CONFYRA-Demoprojekt · Eigene Anwendung mit Beispieldaten
Ein Fördermodul in 3D konfigurieren
Maße und Ausstattung festlegen, die Variante am Modell ansehen und als Produktmappe dokumentieren. Hier lässt sich die Grundausführung A von der Auswahl bis zur PDF nachvollziehen.
- Demoprodukt
- Konfigurierbares Fördermodul
- Durchlauf
- Variante A · Grundausführung
- Ergebnis
- Produktmappe mit drei Seiten
Die konkrete Aufgabe
Eine eindeutige Konfiguration festhalten
Das Fördermodul lässt sich in Maßen, Antrieb, Führung und Ausstattung verändern. Im gezeigten Durchlauf wird eine einfache Grundausführung festgelegt. Das Modell macht die Auswahl sichtbar; die Produktmappe hält dieselbe Konfiguration mit ihren Merkmalen und Ansichten fest.
Die Anwendung ist eine CONFYRA-Eigenentwicklung mit Beispieldaten. Sie zeigt ein mögliches Produktsystem und dokumentiert keinen Kundenauftrag.
01 · Die Konfiguration
Die Grundausführung A festlegen
Die Maße auswählen
1.500 mm Rahmenlänge, 500 mm nominelle Bandbreite und 850 mm Förderhöhe bilden die Grundausführung.
Den Aufbau bestimmen
Der Antrieb sitzt links. Standardführung und Oberfläche Aluminium sind gewählt.
Die Ausstattung festhalten
Produktsensor, Bedienmodul und Endanschlag bleiben abgewählt. Genau diese Variante A steht in der unten verlinkten Produktmappe.
Zum Vergleich: Variante B mit Ausstattung
Die zweite Originalansicht zeigt, wie eine andere Auswahl am selben Fördermodul aussieht. B ist größer und hat eine hohe Führung sowie drei Zusatzoptionen. Sie dient hier als Vergleich; die dokumentierte Ausgabe bleibt Variante A.
| Merkmal | A · Grundausführung | B · Mit Ausstattung |
|---|---|---|
| Rahmenlänge | 1.500 mm | 2.000 mm |
| Nominelle Bandbreite | 500 mm | 700 mm |
| Förderhöhe | 850 mm | 1.000 mm |
| Antriebsseite | Links | Rechts |
| Führung | Standard | Hoch |
| Oberfläche | Aluminium | Graphit |
| Zusatzoptionen | Keine | Produktsensor, Bedienmodul, Endanschlag |
02 · Die Konfiguration weitergeben
Die Produktmappe dokumentiert Variante A
Die verlinkte Originalausgabe enthält die Maße, den Aufbau und die Ausstattung der Grundausführung. Der Konfigurationscode ordnet das Dokument dieser Auswahl zu.
Konfigurationscode:
CF-FM-1500-500-850-LS-000-AL
Seite 1: Auswahl und Produktansicht
Die gewählten Merkmale und das Fördermodul stehen zusammen in der Übersicht.

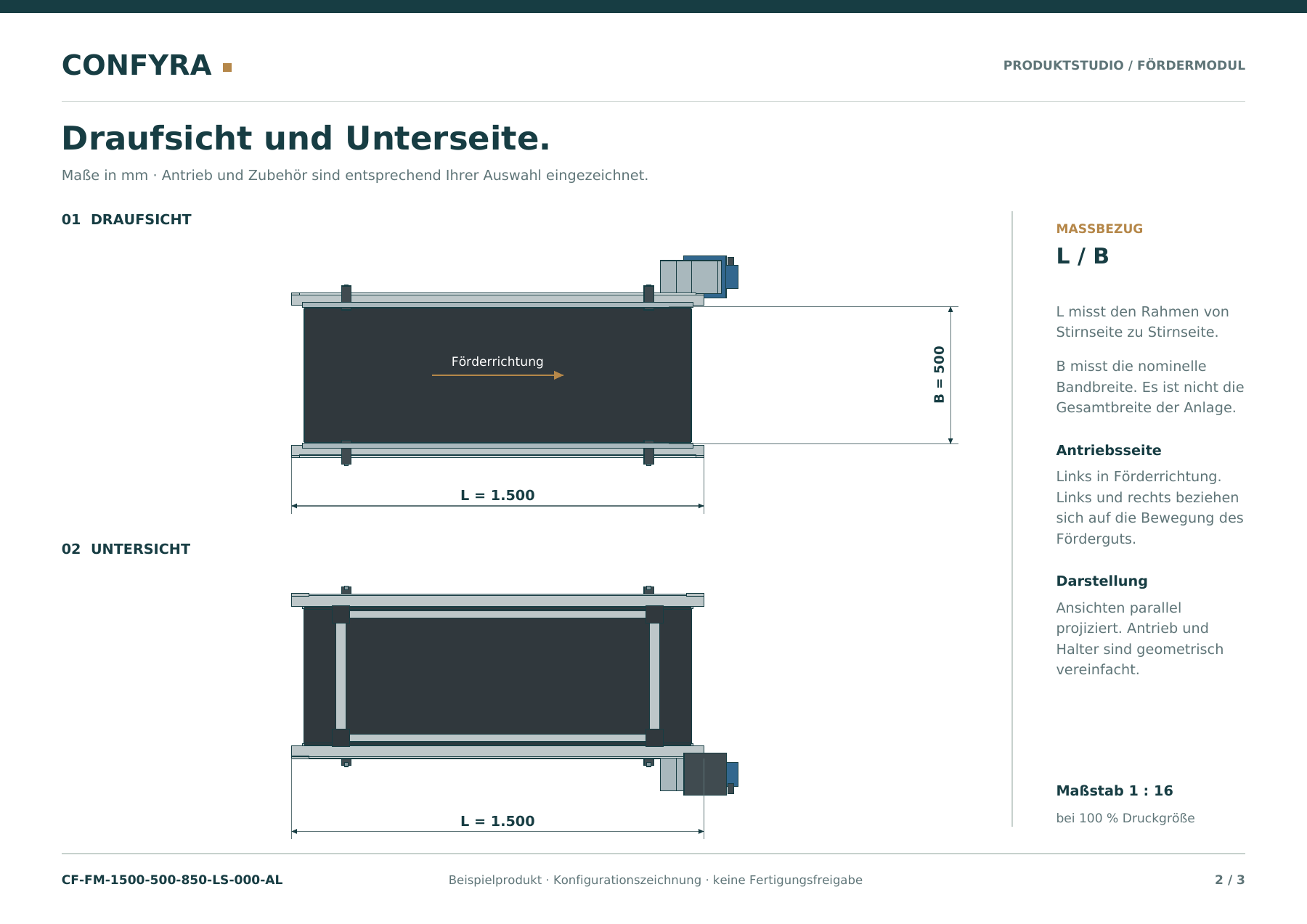

Seite 2: Draufsicht und Unterseite
Die Ansichten zeigen unter anderem Rahmenlänge und nominelle Bandbreite.
Seite 3: Seiten- und Stirnansicht
Weitere Perspektiven ergänzen die Dokumentation.
Die Produktmappe enthält vereinfachte Ansichten und keine Verkaufspreise. Die Maße bezeichnen Rahmenlänge, nominelle Bandbreite und Höhe der Förderfläche; Anbauten können darüber hinausragen. Sie sind keine vollständigen Außenmaße. Die Mappe dient nicht als Fertigungsfreigabe.
Übertragung auf Ihr Produktsystem
Welche Auswahl soll Ihr Konfigurator abbilden?
Für ein eigenes Projekt werden die Produktmodelle, auswählbaren Merkmale, zulässigen Kombinationen und benötigten Ergebnisdaten festgelegt. Eine konkrete Produktfamilie und eine beispielhafte Konfiguration sind ein guter Ausgangspunkt für das Gespräch.
Ein eigenständiger Ablauf mit Preisregeln ist in der Angebotskonfigurator-Demo zu sehen.
