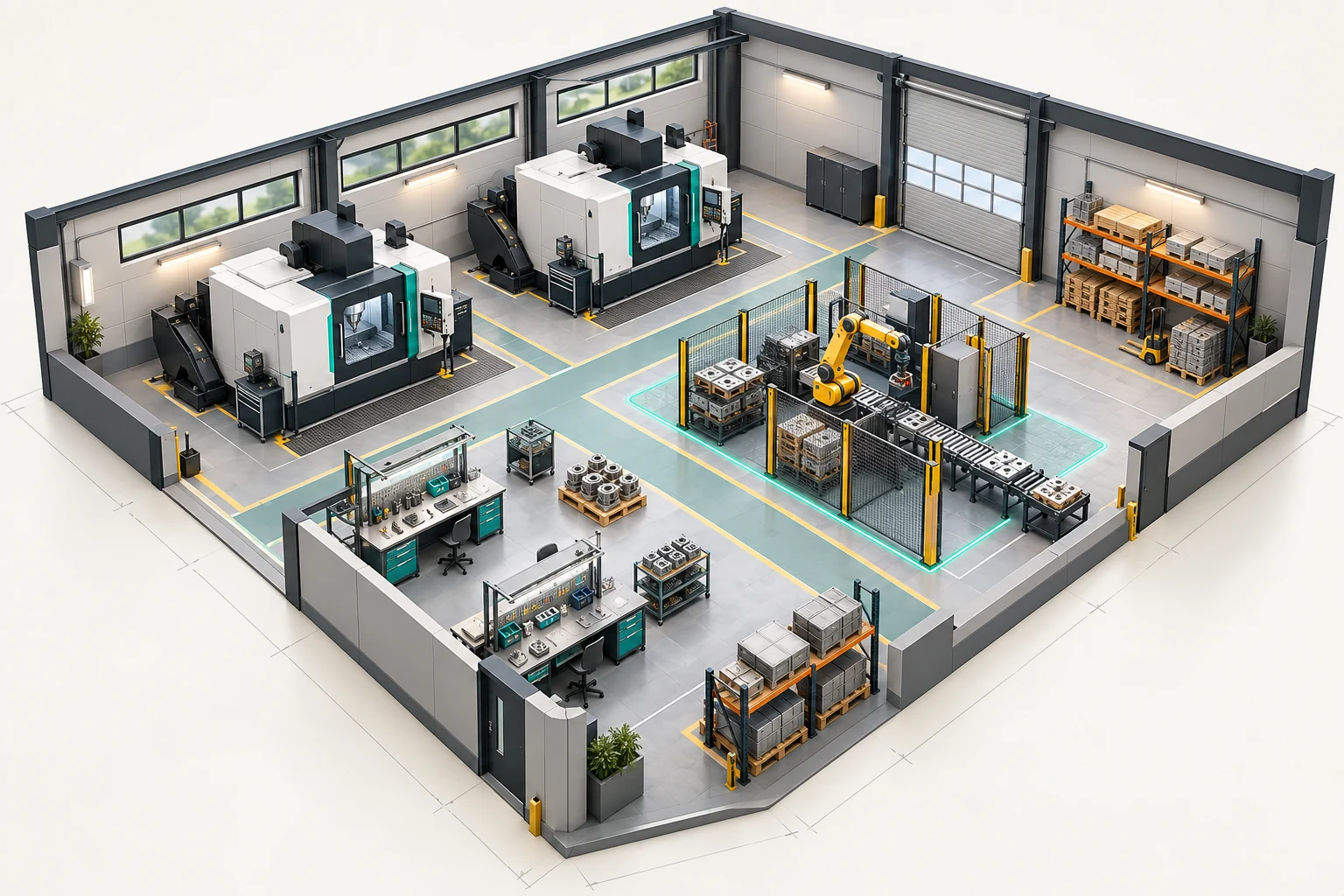

Produktion und Maschinenaufstellung
Maschinen, Montageplätze und Übergaben im Raum anordnen. Eine Layoutvariante macht den geplanten Aufbau mit Kunden und Fachplanern besprechbar.
Individuelle Planungssoftware für Hersteller
2D- und 3D-Anlagenplaner.Ein Entwurf. Zwei Ansichten.
Wir entwickeln Planungssoftware, mit der Ihre Kunden Maschinen und Module räumlich anordnen. Grundriss und 3D zeigen denselben Entwurf – als gemeinsame Grundlage für Beratung und Angebot.
Die aktuelle Demo zeigt Container. Für Ihre Anlage übernehmen wir Ihre Module und abgestimmten Planungsregeln.
- AnordnenModule im Grundriss
- VerstehenDenselben Stand in 3D
- BesprechenPlan und Unterlagen
Eine Planung · zwei PerspektivenCONFYRA
So wird aus zwei Modulen ein Büro.
Räume und Ausstattung im räumlichen Zusammenhang betrachten.
Derselbe Entwurf als Grundriss.
Modulaufteilung, Zugänge und Einrichtung übersichtlich zuordnen.
Tatsächlicher Demo-Beleg · Containerplanung
Ein Entwurf. Zwei verständliche Ansichten.
Das Beispiel „Team-Büro · offener Verbund“ verbindet zwei Büromodule über ihre gemeinsame Längsseite. Eingang, Fenster und Einrichtung gehören in beiden Ansichten zum selben Planungsstand.
2D · Grundriss
3D · Raumansicht
- Außenmaße gesamt
- 6,06 × 4,88 m
- Module im Entwurf
- 2 × 20 Fuß
- Raumverbindung
- 1 offener Verbund
- Ausstattung
- 3 Arbeitsplätze · 1 Schrank
Je Modul 6,06 × 2,44 m Außenmaß. Die daraus berechnete Modulgrundfläche beträgt rund 29,6 m²; sie bezeichnet keine nutzbare Innenfläche.
Den Entwurf selbst untersuchen.
- Beispiel auswählen:Der Startknopf lädt das gezeigte Team-Büro direkt. Danach können Sie den Entwurf verändern und zwischen 2D und 3D wechseln.
- Ansicht wechseln: Grundriss und 3D vergleichen. Die Anordnung bleibt erhalten.
Vier räumliche Aufgaben
Was soll in Ihrer Anlage zusammenpassen?
Ein Fabriklayout beantwortet andere Fragen als ein Technikraum. Ihre Module und der gewünschte Planungsumfang bestimmen die Anwendung.
Fördertechnik und Intralogistik
Fördermodule, Puffer und Übergabepunkte räumlich verbinden. Anschlussregeln können die Planung führen; eine Streckendarstellung allein berechnet noch keinen Durchsatz.
Technikräume und Versorgung
Geräte und zugängliche Vorderseiten im Zusammenhang sehen. Bedien- und Wartungsflächen werden nach Ihren freigegebenen Vorgaben berücksichtigt.
Modulare Räume und Container
Ein Bürocontainer-Konfigurator oder Wohncontainer-Konfigurator kann Ihre Raummodule, Ausstattung und Planungsregeln abbilden. Den spezialisierten Einsatz erklärt der Containerplaner für modulare Gebäude.
Möglicher Projektumfang
Vom Layout zur besprechbaren Anfrage.
Die Planung soll eine Entscheidung vorbereiten. Deshalb legen wir früh fest, welche Informationen nach dem Anordnen gebraucht werden.
Ansichten und Modulliste
Ein gemeinsamer Stand zeigt ausgewählte Elemente, ihre Anordnung und vereinbarte Planungsinformationen.
Regeln nachvollziehbar machen
Zum Beispiel zulässige Kombinationen, definierte Anschlüsse oder vorgegebene Freiflächen prüfen. Umfang und Rückmeldungen stimmen wir mit Ihrem Fachteam ab.
Zusammenfassung und Übergabe
Ansichten, Planungszusammenfassung, PDF oder Anfrage können zum vereinbarten Ergebnis gehören. Dokumente und Systemübergaben werden für Ihr Projekt festgelegt.
Gemeinsam zur eigenen Anwendung
So entsteht Ihre Lösung.
- 01
Aufgabe abgrenzen
Wer plant was? Wir klären Elemente, typische Aufstellungen und das benötigte Ergebnis.
- 02
Mit Ihren Modulen erproben
Ein Musterlayout macht Anordnung und vereinbarte Regeln bedienbar. Ihr Fachteam prüft die Darstellung.
- 03
Übergabe abstimmen
Wir legen Ergebnisdokumente, Datenpflege und die Einbindung in Ihren Vertriebsprozess fest.
Die Grundlage
Maße, Zeichnungen und Ihre Regeln.
Original-CAD kann eine Grundlage sein. Für vereinfachte Modelle können auch freigegebene Zeichnungen, Maße und Fotos genügen. Benötigte Genauigkeit und sichtbare Details klären wir vorher.
CAD-, BIM- und IFC-Importe oder Exporte prüfen wir gesondert auf Format, Datenqualität und vorgesehenen Umfang. Eine universelle Dateikompatibilität ist damit nicht zugesagt.
Der Planer dient der vereinbarten Vorplanung und Beratung. Ein Layoutbild ersetzt weder Fachfreigabe noch Statiknachweis oder eine umfassende Kollisionsprüfung.
Gut zu wissen
Fragen zur Anlagenplanung.
Welche Anlagen eignen sich?
Zum Beispiel Maschinenaufstellungen, Produktionszellen, Fördertechnik, Technikräume und modulare Raumsysteme. Entscheidend sind klar beschreibbare Elemente und die Fragen, die Nutzer mit der Planung beantworten sollen.
Ist die Anwendung nur für Container gedacht?
Nein. Die Containerplanung ist unsere öffentliche Demo. Ihre eigene Planungsanwendung kann Maschinen, Geräte oder andere Module mit ihren jeweiligen Abmessungen und Regeln abbilden.
Können eigene Module verwendet werden?
Ja, Ihr Produktkatalog kann die Grundlage bilden. Modelle, wählbare Ausführungen, Anschlüsse und vereinbarte Kombinationen werden für das Projekt aufbereitet.
Welche Maße und Regeln sind erforderlich?
Hilfreich sind Außenmaße, Aufstellbedingungen, definierte Anschlüsse und gegebenenfalls freigegebene Bedien- oder Wartungsflächen. Welche Angaben tatsächlich geprüft werden, wird gemeinsam festgelegt.
Welche Ergebnisse lassen sich weitergeben?
Möglich sind Ansichten, eine Modulliste und eine Planungszusammenfassung für Beratung oder Anfrage. PDF-Ausgaben, Projektspeicherung und Schnittstellen werden als eigener Projektumfang abgestimmt.
Was unterscheidet den Planer von einem CAD-System?
Der Planer führt Nutzer durch eine abgegrenzte Aufgabe mit vorbereiteten Elementen und verständlichen Entscheidungen. Er ersetzt keine freie CAD-Konstruktion, detaillierte Fachplanung oder erforderliche Freigaben.
Die passende Vertiefung
Ein Produkt gestalten oder eine Anlage anordnen?
Stehen Material und Ausstattung eines einzelnen Produkts im Mittelpunkt, führt der 3D-Produktkonfigurator zur passenden Leistung. Der Anlagenplaner verbindet mehrere Elemente räumlich.
Für ein eigenes Containersystem finden Sie die branchenspezifischen Aufgaben beim Containerplaner.
Wenn Veränderungen im zeitlichen Ablauf erklärt werden sollen, führt die interaktive Prozesssimulation zum passenden Thema.
Ihr Projekt · individuell entwickelt
Was sollen Ihre Kunden planen können?
Ein kurzer Satz zu Ihrer Aufgabe reicht für den Anfang. Gemeinsam klären wir einen sinnvollen ersten Umfang und welche Unterlagen dafür hilfreich sind.
Marc · CONFYRAIhr Ansprechpartner für die individuelle Anwendung.
